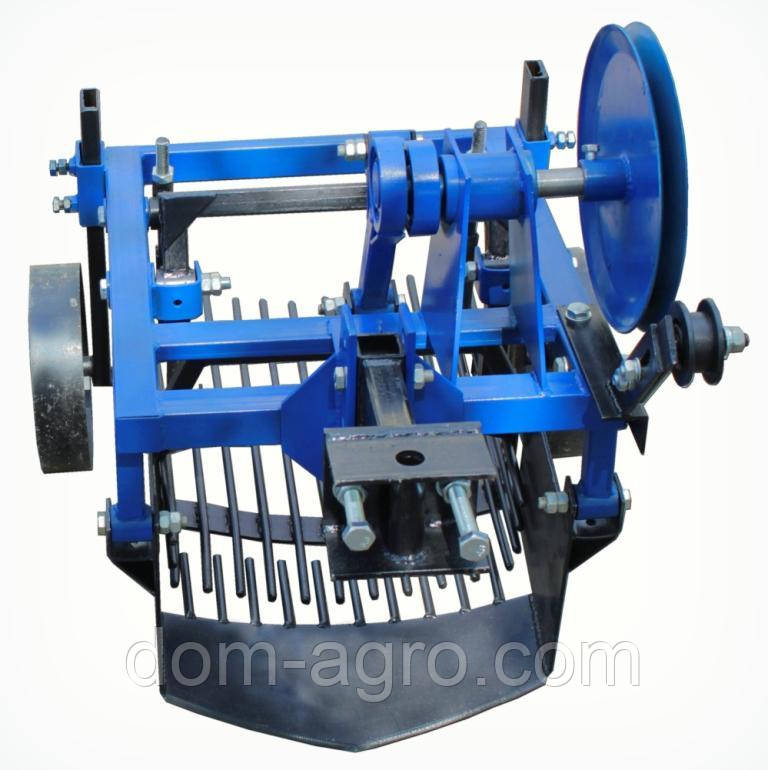

Картоплекопичувач вібраційний 2-ексцентриковий під мототрактор з гідравликою (КК13)

Вібраційний картоплекопач може агрегатуватися з водяними мотоблоками від 8 к.с., а також мототракторами типу «Скаут». Ця модель проходила випробування на мототракторах типу «Скаут Т-12». Для нормальної роботи вібраційного картоплі бажано попередньо очистити ділянку від ботви.

Принцип роботи

Картоплекопичувач приводиться в дію за допомогою пасової передачі (ремінь профілю «В», ремінь до комплектації не входить). Обертовий момент від шківа коробки передач мотоблока передається на шків картоплі. Шківина картоплі кріпиться на вал, на протилежному боці якого встановлені ексцентрики з шатунами. Шатуни передають обертання від валу на гуркіт картоплі, а потім на ніж. Викопана картопля потрапляє на гуркіт, де очищається від землі. Наявність двох окремих шатунів позитивно позначається на роботі активного ножа, він дбайливіше викопує картоплю.

Регулювання глибини викопування відбувається завдяки причепному пристрою й опорним колесам. Принциповою відмінністю від мотоблокового варіанту є комплектація: у цій моделі встановлений вдосконалений натяжник.

Конструкція картоплі для мототрактора

У конструкції картоплі можна виділити такі елементи:

• рама;
• активний ніж;
• гуркіт;
• шків;
• натягувач-компенсатор ременя;
• причіпний пристрій;
• опорні колеса;
• верхній вал у складі (вал із підшипниками, ексцентрики, шатуни).

Каркас рами картопелькопалки для мототрактора утворений поздовжніми та поперечними елементами, виготовленими зі сталевого профілю перерізом 40×40 мм, із товщиною стінки 2 мм. Довжина поздовжнього елемента 365 мм. Довжина поперечного елемента 450 мм. Для забезпечення міцності та надійності в конструкції рами використані додаткові перемички та підсилювачі.

Активний ніж має ширину 400 мм, його товщина 5 мм. Довжина зубців гуркоту — 460 мм. Шків сталевий, діаметром 270 мм. Під ремінь профілю «В» (довжина ременя, орієнтовно, В-2240, ремінь до комплекту не входить).

Також, для забезпечення плавної роботи, картоплекопач має регульований натягувач-компенсатор довжини ременя.

Причіпний пристрій стандартний для мотоблоків із двигуном водяного охолодження, типу Zirka-61 і мототракторів типу «Скаут». Є можливість регулювання висоти положення. Тип з'єднання — болтовий.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає змогу регулювання висоти.

Діаметр верхнього вала 30 мм, він має спеціальний паз для регулювання положення шківа (регулювання співвідношення) і його фіксації.

Необхідно зазначити, що ця модель була розроблена для мототракторів із шириною колії в межах 700-800 мм. У деяких випадках може знадобитися встановлення універсальної перехідної плити.

Габаритні розміри:

• висота: 730 мм;
• ширина: 680 мм;
• довжина: 730 мм
• вага виробу: 45 кг.
