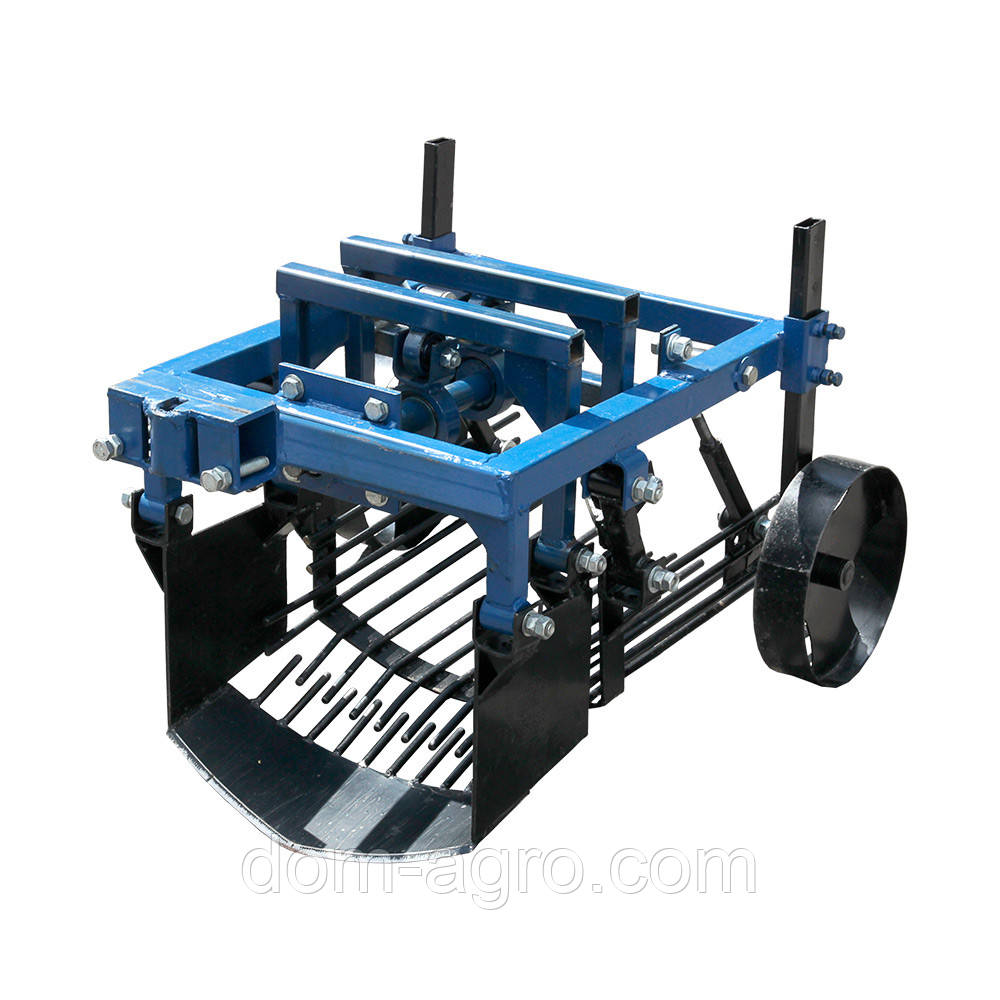

Картоплекопач вібраційний «Мотор Січ» (КК15)

Вібраційний картопелькопичувач спеціально розроблений  для використання з мотоблоками «Мотор Січ». Для нормальної роботи вібраційного картоплі бажано попередньо очистити ділянку від ботви.

Принцип роботи

Картоплекопичувач приводиться в дію від вала добору потужності мотоблока.  Обертовий момент від валу добору потужності передається через спеціальний карданний вал (входить до стандартної комплектації моделі КК15) на вал приводу картоплі.  На приводному валу картопелькопалки встановлено два ексцентрики, кожен із яких через власні штовхачі приводить у дію ніж і гуркіт. У процесі прибирання ніж підрізає та пухить ґрунт, і вона разом із картоплею просувається на гуркіт. На сітці гуркоту полуни відокремлюються від ґрунту та викидається на поверхню рядка. Роздільний привод гуркоту та ножа за допомогою двох ексцентриків забезпечує зниження вібрації й позитивно позначається на роботі активного ножа, який дбайливіше викопушує картоплю. Регулювання глибини викопування відбувається завдяки опорним колесам.

Конструкція

У конструкції картоплі можна виділити такі елементи:

• рама з причепним вузлом;
• активний ніж;
• активний гуркіт;
• опорні колеса;
• вал привода в зборі.

Поздовжня рама картопелькопача виготовлена зі сталевої профільної труби перетином 40 × 40 мм, товщина стінки — 2 мм. Поперечна рама виготовлена з профільної труби перерізом 60 × 30 мм, товщина стінки — 3 мм. Для забезпечення міцності та надійності конструкції є додаткові перемички та підсилювачі. Максимальний діаметр приводного вала становить 34 мм. Причіпний вузол розроблений спеціально для використання з мотоблоками «Мотор Сiч» і має такі параметри:

• висота причіпної коробочки — 70 мм;
• ширина — 140 мм;
• діаметр отвору під палець — 16,2 мм.

Активний ніж має ширину 382,5 мм, його товщина становить 5 мм. Ніж має заточену крайку.

Сітка активного гуркоту утворена 15 прутками. Їхня довжина — 500 мм, товщина — 10 мм.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає змогу регулювати їхнє положення.

Габаритні розміри:

• висота — 505 мм;
• ширина — 680 мм за крайніми точками коліс і 445 мм по крайніх точках рами;
• довжина — 998 мм (від краю причепного до краю гуркоту);
• вага виробу: 51 кг.
