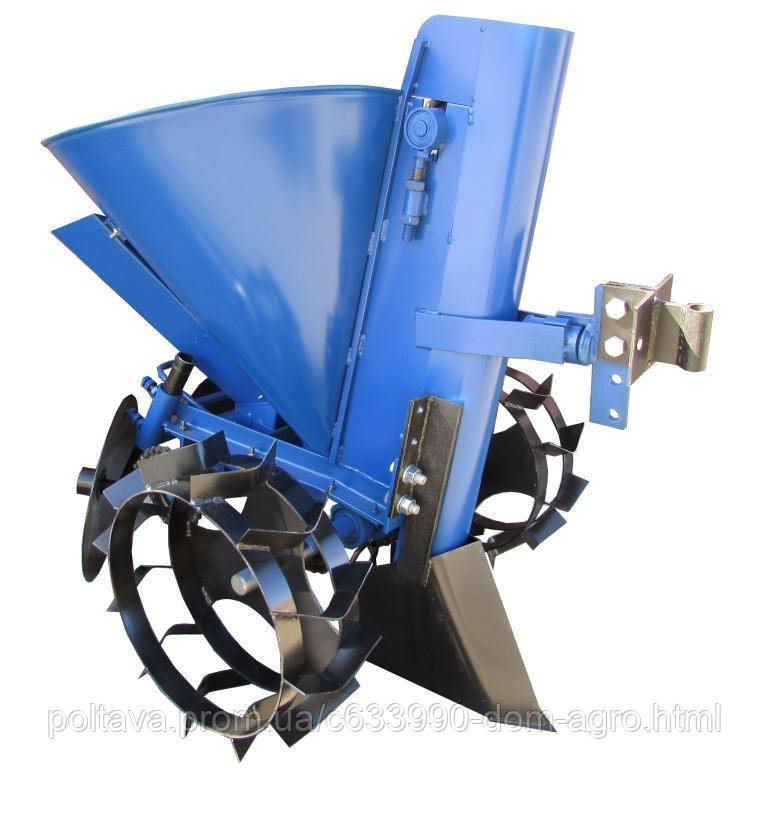

Картоплесар АПК Ц-М (КС8)

Однорядна ланцюгова картоплесаржалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі та одночасного внесення добрив. Агрегатується з мотоблоками та мототракторами потужністю від 6 к. с.

Принцип дії картоплісилля з бункером для добрив:

Приводи механізму посадки та дозування добрив наводяться в дії від опорних коліс через приводний вал. Обертовий момент із приводного вала передається на механізм посадки та пристрій, що дозує через ланцюгове передавання, обладнану роликовим натягувачем. Натягувач необхідний для унеможливлення провисання ланцюга після регулювання кроку посадки та частоти внесення добрив. Регулювання здійснюється через переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплі для мотоблока:

1. Опорні колеса та приводний вал:

• колеса-ґрунтозачепи мають діаметр 340 мм, товщина обода — 3 мм, ширина — 110 мм;
• діаметр приводного вала 25 мм.

1. Механізм посадки та пристрій для дозування:

Основний вузол картоплі-салялки — бункер із шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 — 18,2 (маравей, кількість ланок 98), на ньому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений із листової сталі завтовшки
0,8 мм. На задню частину бункера встановлюється дозувальний пристрій барабанного типу, для дозованого внесення мінеральних добрив.

Килеподібний сошник картоплі-шкарпетки виготовлений із листової сталі завтовшки 2 мм. Кіль-сушарка посилений, товщина — 3 мм.

Для загортання посадженої картоплі та створення ґрунтувального гребеня на раму зі сталевого куточка 32х32х3 мм, встановлені регульовані дискові окучники діаметром 275 мм і завтовшки 2 мм. Плавне та надійне обертання кожного диска забезпечує пара 202 підшипників.

1. Причіпний вузол:

Залежно від моделі тягового агрегату, картоплесажалка може комплектуватися різними причепними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплі-шпильки на нерівностях ґрунту, кронштейн закріплений на рухомій втулці.

Стандартна комплектація:

• картоплесаржалка з бункером для внесення мінеральних добрив;
• причіпний пристрій;
• приводні колеса — 2 шт.;
• дискові загортачі — 2 шт.;
• сошник кілеподібного типу.

Технічні параметри:

• габаритні розміри: 900х700х950 мм;
• місткість бункера для картоплі: 20 л;
• місткість бункера для добрив: 4 л;
• тип добрив: сухе, гранульоване;
• крок посадки картоплі: Z2 — 36 ≈ 200 мм (базова установка), Z1-26 ≈ 250 мм (потрібне вилучення з ланцюга 2 ланки);
• глибина посадки: 50 - 100 мм;
• рекомендований діаметр картоплі: 40 мм;
• ширина колії: 550, 650 мм;
• маса: 36 кг.
