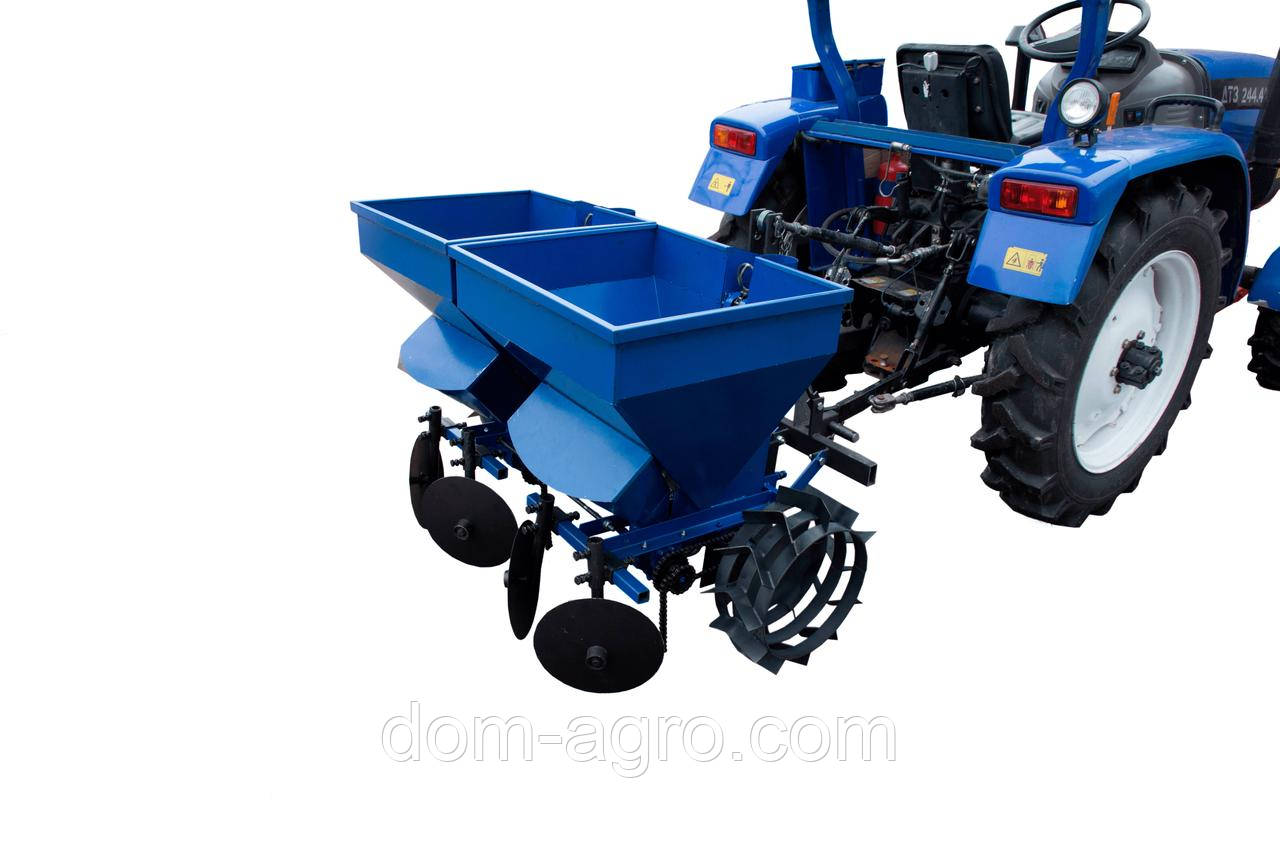

Картоплесаржалка 2-рядна до мінітрактора (причепне 3 точки) з бункером для добрив (КС15)

Дворядна картопельсажалка до мінітрактора є продовженням лінійки сажанок нашого виробництва. Характерною  особливістю цієї моделі  є наявність двох збільшених бункерів, ефективний об'єм яких становить по 60 л. Картоплесаржалка КС15 може бути агрегатована кмінітракторам, призначеним 3-точковим причепним пристроєм.

Особливості конструкції:

Приєднання до мінітрактора здійснюється за допомогою 3-точкового причіпного пристрою. В основі причепного вузла встановлені універсальні двосторонні пальці (Ø22 мм і Ø27 мм). У верхній точці кріплення є по два отвори Ø22,5 мм і Ø 27 мм.Дані параметри підходять для під'єднання до тракторів типу Т-25 і Т-40.

Пристрій, що дозав, ґрунтується на добре зарекомендовній собі в попередніх розробках ланцюгового передавання, у якому кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений із листової сталі завтовшки 1 мм. Рамка в основі картоплі КС15 виготовлена з куточка 40х40х4 мм. Хомут кріплення талрепа до бункера має товщину 5 мм, а відповідна кріпильна пластина товщини 8 мм. Нижня основа причепного пристрою виготовлена зі сталевої смуги 6х40 мм.

Колеса-ґрунтозери мають діаметр 318 мм, товщина обода становить 4 мм, ширина 150 мм. Приводний вал має діаметр 30 мм. Вали картоплі з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привод із зірками.

Сошник виготовлений із листової сталі завтовшки 2 мм.

Для окучування посадженої картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі завтовшки 2 мм. Встановлена пара 202 підшипника.

Картоплесаржалка для мінітрактора КС15 комплектується бункером для внесення добрив, об'єм якого становить 6 л.

Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносимо з кроком посадки картоплі  200, 250 мм).

Є можливість регулювання кроку посадки в низці, доступні варіанти для встановлення 200 мм і 250 мм. Ширина міжряджання фіксована — 600 мм.

Можливий також варіант додаткової опції — встановлення сидіння для оператора. Картоплесаржалка має кронштейни для встановлення несних профілів, на які за допомогою хомутів може встановлюватися це сидіння.

Принцип дії:

Обертовий момент від коліс картоплі-шпильки передається на вал, на якому встановлені зірки, за допомогою яких регулюється кроку посадки в ряд. Приводні зірки з'єднані із зіркою верхнього вала ланцюговим передаванням, є також заспокійливий ланцюг. Усередині шахти також встановлена пара зірок — верхня та нижня, які з'єднані між собою ланцюгом, на якій встановлені комірки для картоплі.

За допомогою кілеподібного сонику картопельсажалка нарізає грядку. Укладена картопля засинається за допомогою дискових окучників.

Оптимальна робоча швидкість мінітрактора становить 5 км/год.

Стандартна комплектація:

• причіпний пристрій на 3 точки;
• картоплесаржалка (2 бункери);
• бункер для внесення мінеральних добрив — 2 шт.;
• приводні колеса — 2 шт.;
• дискові загортачі — 4 шт.,
• сошник кілеподібного типу — 2 шт.

Технічні параметри:

• габаритні розміри одного бункера: 875х800х960 мм.
• вага: 115 кг.
