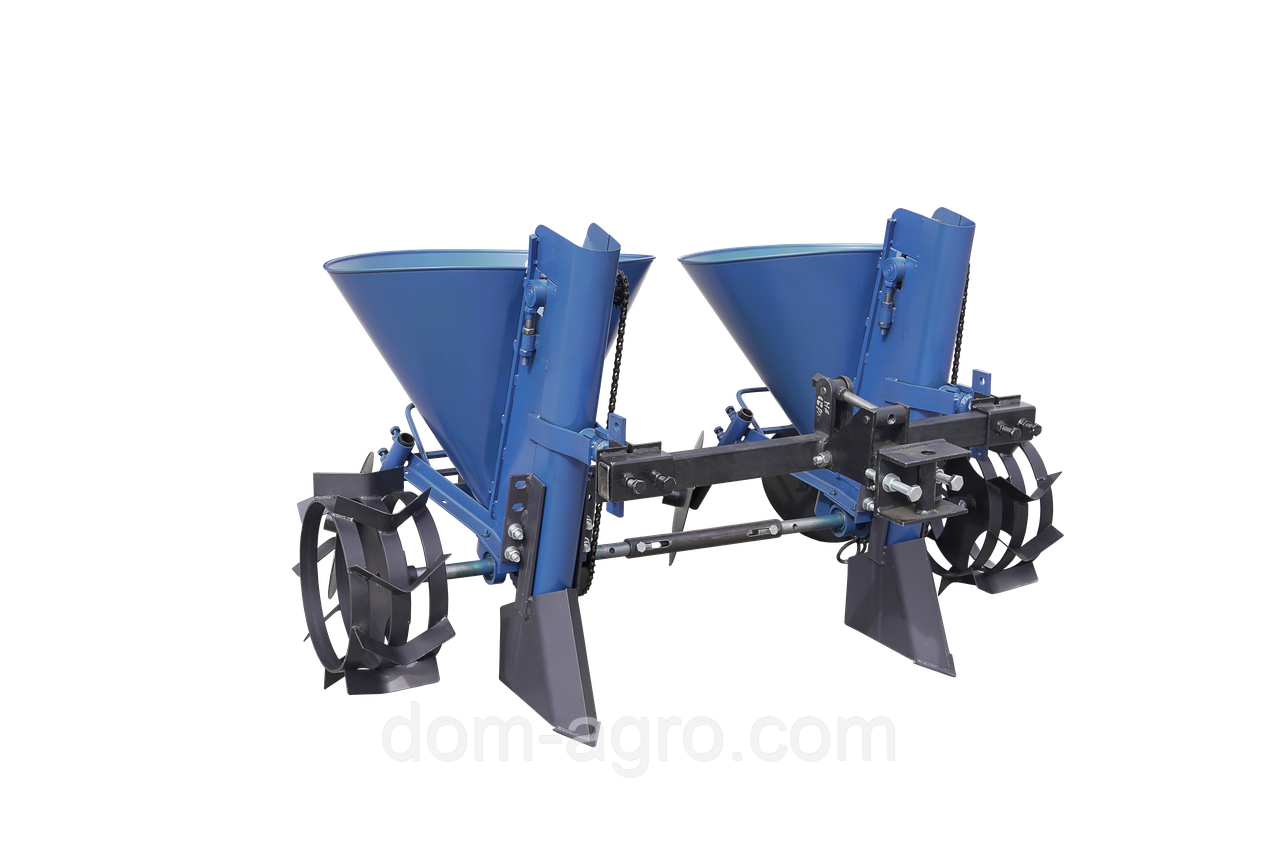

Картоплесаржалка 2- рядна ланцюгова до мототрактора (регульована міжрядка) (КС18)

Дворядна ланцюгова картопельсажалка призначена для механізації посадки картоплі за допомогою серійного мототрактора. Ця модель розроблена на основі добре зарекомендувала себе ланцюговою картопельжалкою АПК-Ц.

Принцип дії картоплі

Привод механізму посадки приводиться в дії від опорних коліс через приводний вал. Обертовий момент із приводного вала передається на механізм посадки через ланцюгове передавання, обладнане роликовим натягувачем. Ланцюгове передавання укомплектоване двома провідними зірочками з 36 і 26 зубцями. Регулювання кроку посадки відбувається переміщення ланцюга на додаткову зірочку. Під час переходу з кроку 200 мм на крок 250 мм потрібно вилучення з ланцюга двох ланок.

Конструкція основних вузлів картоплі-сажалки для мототрактора

1. Опорні колеса та приводний вал:

• колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода — 3 мм, ширина — 150 мм;
• діаметр приводного вала — 25 мм.

Вали двох картоплі з'єднані між собою спеціальною втулкою.

2. Механізм посадки

Основний вузол картоплі-салялки — бункер із шахтою, у якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (маравей, кількість ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений із листової сталі завтовшки
0,8 мм.

Килеподібний сошник картоплі-шкарпетки виготовлений із листової сталі завтовшки 2 мм. Кіль-сушарка посилений, товщина — 3 мм.

Для засинання посадженого картоплі землею та створення ґрунтувального гребеня на раму зі сталевого куточка 32 × 32 мм, з товщиною стінки 3 мм, встановлені регульовані дискові окучники діаметром 275 мм і завтовшки 2 мм. Плавне та надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний пристрій.

Характерною відмінністю цієї моделі є спеціальний причіпний пристрій, який складається з рами та регульованого причепного вузла. Ця конструкція дає можливість приєднати до мототрактора одночасно 2 картопельчики. Вузли кріплення сажалок до рами являють собою рухомі замки, що дає змогу регулювати ширину міжрядів у діапазоні 600-700 мм.

Стандартна комплектація:

• картоплесаржалка ланцюгова — 2 шт.;
• причіпний пристрій;
• з'єднувальний вал, регульований — 1 шт.;
• приводні колеса — 2 шт.;
• дискові загортачі — 4 шт.;
• сошник кілеподібного типу — 2 шт.

Технічні параметри:

• Габаритні розміри: 1100 × 1380 (1480) × 950 мм.
• Крок посадки картоплі:
• Z1 – 26 ≈ 250 мм.
• Z2 – 36 ≈ 200 мм.
• Глибина посадки — 50-100 мм.
• Рекомендований діаметр картоплі — 40 мм.
• Ширина колії — 600-700 мм (можливе регулювання).
• Вага — 71,2 кг.
