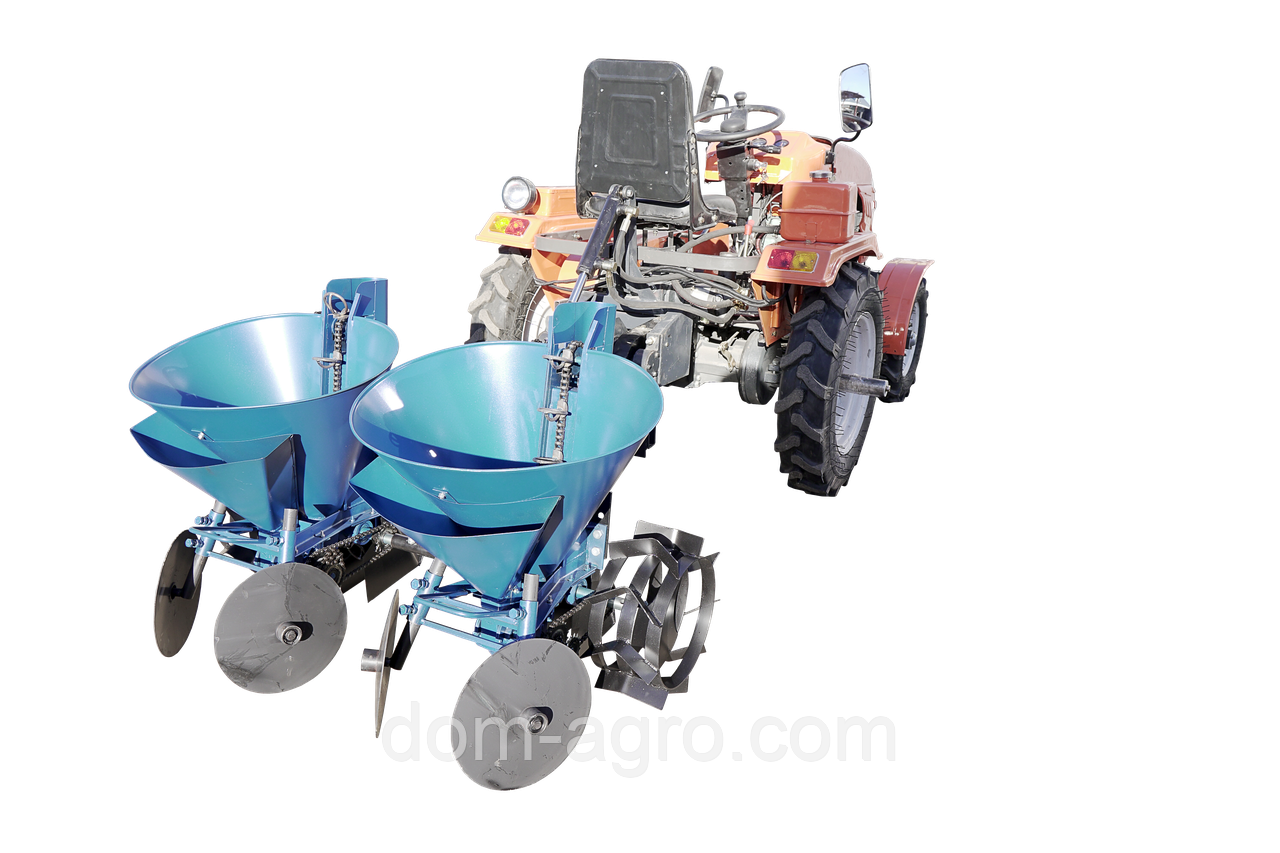

Картоплесаржалка 2-рядна ланцюгова з БДК до мототрактора (фіксоване міжряджання) (КС19)
- В наявності
17 250 ₴
- +380 (68) 168-74-54
Дворядна ланцюгова картопельсажалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі та одночасного внесення добрив. Агрегатується з мототракторами. За основу взята чіпна картоплесарка АПК-Ц, що добре зарекомендувала себе.
Принцип дії картоплісилки з бункером для добрив
Привод механізму посадки приводиться в дії від опорних коліс через приводний вал. Обертовий момент із приводного вала передається на механізм посадки через ланцюгове передавання, обладнане роликовим натягувачем. Ланцюгове передавання обладнане двома провідними зірочками з 36 і 26 зубцями. Регулювання відбувається через переміщення ланцюга на додаткову зірочку. Під час переходу з кроку посадки 200 мм на крок 250 мм буде потрібно вилучення з ланцюга двох ланок. Система внесення мінеральних добрив, аналогічно механізму посадки, приводиться в дію через ланцюгове передавання.
Конструкція основних вузлів картоплі для мотоблока
1. Опорні колеса та приводний вал:
- колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода — 3 мм, ширина — 150 мм;
- діаметр приводного вала — 25 мм.
2. Механізм посадки та дозувальний пристрій
Основний вузол картоплі-салялки — бункер із шахтою, у якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (маравей, кількість ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.
Бункер для картоплі місткістю 20 літрів виготовлений із листової сталі завтовшки
0,8 мм. На задню частину бункера встановлюється дозувальний пристрій барабанного типу, для дозованого внесення мінеральних добрив.
Килеподібний сошник картоплі-шкарпетки виготовлений із листової сталі завтовшки 2 мм. Кіль-сушарка посилений, товщина — 3 мм.
Для засинання посадженого картоплі землею та створення ґрунтувального гребеня на раму зі сталевого куточка 32 × 32 мм, з товщиною стінки 3 мм, встановлені регульовані дискові окучники діаметром 275 мм і завтовшки 2 мм. Плавне та надійне обертання кожного диска забезпечує пара 202 підшипників.
3. Причіпний вузол
Характерною відмінністю цієї моделі є спеціальний причіпний пристрій, який дає змогу складається з рами та регульованого причепного вузла. Ця конструкція дає змогу приєднати до мототрактора одночасно дві однорядні картоплі. Вузли кріплення саджалки до рами приварені, що дає змогу використовувати гармати тільки з фіксованою шириною міжрядів — 600 мм.
Стандартна комплектація:
- картоплесаржалка ланцюгова з бункером для внесення мінеральних добрив — 2 шт.;
- причіпний пристрій;
- з'єднувальна втулка — 1 шт.;
- приводні колеса — 2 шт.;
- дискові загортачі — 4 шт.;
- сошник кілеподібного типу — 2 шт.
Технічні параметри:
- Габаритні розміри: 1100 × 1380 × 950 мм.
- Місткість бункера для картоплі — 20 л.
- Місткість бункера для добрив — 4 л.
- Тип добрив: сухе, гранульоване.
- Крок посадки картоплі та внесення добрив:
- Z1 – 26 ≈ 250 мм.
- Z2 – 36 ≈ 200 мм.
- Глибина посадки — 50-100 мм.
- Рекомендований діаметр картоплі — 40 мм.
- Ширина колії — 600 мм.
- Вага — 78,7 кг.
- Ціна: 17 250 ₴
