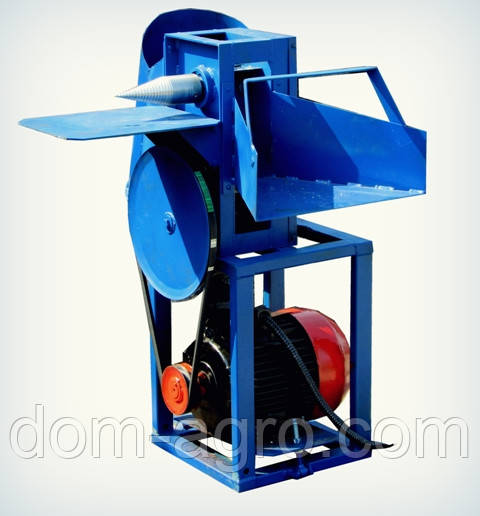

Подрібнювач гілок із приводом від електродвигуна (двостороння заточування) (ДР9)

Подрібнювач гілок із приводом від електродвигуна призначений для рубання сухих гілок діаметром до 50 мм на відрізки по 100-120 мм.

Вимоги до електродвигуна:

• напруга живлення 380 вольтів, 3-фазне;
• потужність — 5-7,5 кВт;
• частота обертання — 1500 обертів.

Вихідний вал електродвигуна має бути забезпечений шківом діаметром не менш ніж 140 мм із профілем типу b.

Особливості конструкції

Основою вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений зі сталевого куточка 5*40*40 мм і листової сталі завтовшки 5 мм. Усередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестереньковий редуктор (коефіцієнт редукції — 4,875). Шестірні та вали виготовлені зі сталі марки 45, проходять термічну обробку.

Станина подрібнювача гілок із приводом від електродвигуна являє собою куб, який виготовлений із профільних труб, усередині якого встановлена регульована за висотою платформа. Серцевина подрібнювача встановлена на станину.

Рубічний пристрій утворений 8 ножами, встановленими на верхній і середній вал. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

Верхній вал має вихід назовні, на який можливо встановити конус для колення дров.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі 45, яка добре «тримає» різальну крайку та має високу стійкість до механічних навантажень. Ножі мають двосторонню заточування, різальні крайки сходяться встик.

Принцип дії

Крутний момент від шківа електродвигуна передається за допомогою ремінного передавання на шків подрібнювача гілок, який запускає механізм редуктора.

Гілки подаються в завантажувальний бункер подрібнювача гілок, що обертаються ножі, затягують їх у рубальний пристрій. Після цього подрібнена сировина викидається через бункер вивантаження.

Стандартна комплектація:

Серцевина, тумба з регульованою за висотою платформою для встановлення двигуна, бункер завантаження, бункер вивантаження.

Додаткова комплектація:

Конус і стіл для колення дров.

Технічні параметри:

• подрібнювач гілок (у складі): 150 х110 х 85 см;
• завантажувальний бункер: 65 х 45 х 25 см;
• бункер вивантаження: Ø27 х 50 см;
• вага: 87 кг.
