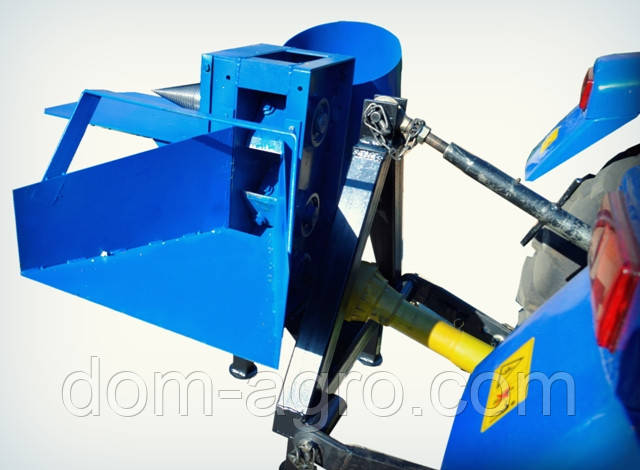

Подрібнювач гілок із приводом від мінітрактора (однобічне заточування) (ДР14)

Подрібнювач гілок із приводом від мінітрактора призначений для рубання сирих гілок діаметром до 50 мм на відрізування 100-120 мм. Може використовуватися з мінітракторами, обладнаними валом добору потужності та триточковим причепним вузлом.

Особливості конструкції:

Основою вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений зі сталевого куточка 5 х 40 х 40 мм і листової сталі завтовшки 5 мм. Усередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестереньковий редуктор (коефіцієнт редукції — 4,875). Шестірні та вали виготовлені зі сталі марки 45, проходять термічну обробку.

Основною відмінністю подрібнювача гілок під мінітрактор є конструкція приводного механізму. Привод здійснюється через карданне з'єднання. Верхній і нижній вал виступають за межі корпусу серцевіни. На кінцевих частинах валів діаметром 35 мм нарізані 6 шліців. Нижній вал використовується для приводу через шестереньковий редуктор рубального пристрою, а верхній для прямого приводу конуса дровоколу.

Рубічний пристрій утворений 8 ножами, встановленими на верхній і середній вал. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі 45, яка добре «тримає» різальну крайку та має високу стійкість до механічних навантажень. Ножі маютьодносторонню заточування, різальні крайки сходяться нахлистом. У процесі виготовлення ножі проходять термічну обробку.

Принцип дії:

Гілки подаються в завантажувальний бункер подрібнювача гілок, що обертаються ножі, затягують їх у рубальний пристрій. Після цього подрібнена сировина викидається через бункер вивантаження.

Стандартна комплектація:

Серцевина, рама з триточковим причепним вузлом під мінітрактор, бункер завантаження, бункер вивантаження.

Додаткова комплектація:

Конус і стіл для колення дров, зчеплений вузол для автомобільного причепа (фаркоп).

Габаритні розміри: 1360 х 820 х 900 мм.

Технічні параметри:

• параметри карданного вала: 6 шліців, діаметр 35 мм;
• перед тим, як купити подрібнювач гілок під мінітрактор, поточніть параметри карданного вала;
• особливості під'єднання навісного обладнання до мінітрактора;
• вага: 95 кг.
