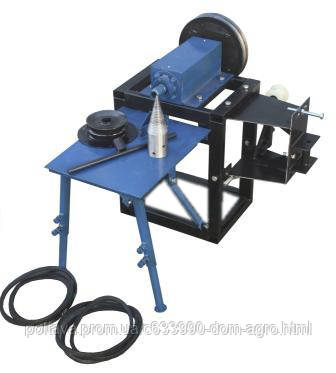

Дровокол із приводом від мотоблока (ДР2)

Гвинтовий дровокол із приводом від мотоблока з водяним охолодженням, призначений для розколювання поліней під час заготівлі дров.

Особливості конструкції

Основний гвинтовий дровокола є станина та столик для подавання полінів. Станина виготовлена з профільних труб. Столик має регулювання за висотою й обладнаний клиноподібним упором для запобігання провертанню поліну. Приєднання до мотоблока відбувається завдяки спеціальному вузлу кріплення. На торцевій пластині вузла кріплення встановлено причіпний пристрій і розпірні болти.

Головний робочий вузол гвинтового дровокола — конус, виготовлений із конструкційної сталі марки 45. На конусі нарізана ліва гвинтова різь із кроком 6 мм. Глибина різі — 3 мм. Зовнішній діаметр конуса — 65 мм. У корпусі конуса міститься отвір діаметром 35 мм зі шпоновим пазом — 8 х 7 х 50 мм. Для додаткової фіксації на валу дровокола конус обладнаний різзю під стопорний гвинт.

Конус встановлюється на вал дровокола, який виготовлений із конструкційної сталі марки 45. Діаметр вала — 35 мм, довжина — 510 мм. Плавне обертання вала забезпечують два підшипники 6007. Для передавання обертання від шківа мотоблока на вал гвинтового дровокола встановлений дворучний шків діаметром 270 мм. Шків обладнаний воротком, який необхідний для провертання конуса вручну, у разі його заклинювання в поліне.

Принцип дії гвинтового дровокола

Крутний момент від шківа мотоблока (на мотоблок встановлюється наш додатковий дворучний шків діаметром 140 мм) передається за допомогою ремінного передавання на шків гвинтового дровоколу. Шків обертає вал із конусом. Для розколювання поліна потрібно поставити його на столик дровокола та забезпечити вкручування конуса в поліно. Завдяки клинуватий формі конус, викручуючись у деревину, розколе її.

Стандартна комплектація

Шківши дровоколу, станина, столик, конус, вал із корпусом, два приводні ремені B1900, додатковий дворучний шків діаметром 140 мм (встановлюється на мотоблок).

Вимоги до мотоблока:

Дровокол ДР2 розроблений і випробуваний для мотоблоків із водяним охолодженням.

Технічні параметри:

Габаритні розміри дровокола:

• довжина: 700 мм;
• ширина: 122 мм;
• колун: ⁇ 65 мм; довжина: 220 мм.

Габаритні розміри підставки дровокола:

• ширина: 350 мм;
• довжина: 380 мм;
• висота: (регульована), від 300 мм.

Габаритні розміри станини:

• довжина: 415 мм;
• ширина: 220 мм;
• вага: 50 кг.
