Комплект для переобладнання мотоблока в мототрактор No5 (гідр. гальмо. система) (КТ16, КТ18)

Комплекти КТ16 і КТ18 призначені для самостійного переобладнання мотоблока в повноцінний мототрактор. Переобладнання підлягають мотоблокамі "Зирка", "Кентавр", "Форте", "Булат", "Дірка", "Зубр", "Зара" тощо. Основні вимоги до мотоблока:

• двигун водяного охолодження потужністю 8, 10, 12 л.с;
• бічний вал відбору потужності розташований праворуч на коробці передач.

До комплектації може входити задній підіймальний механізм на 4 болти або на 5 болтів (залежно від типу кріплення на мотоблоку).

Технічні характеристики:

Основний вузол комплекту переобладнання — рама. Вона виготовлена з профільної труби перерізом 60х30х3 мм. Довжина рами 1060 мм.

Передній міст посилений, виготовлений із профільної труби перерізом 60х40х4 мм. Ширина колії передніх коліс 700 мм (за маточиною), ширина задньої колії регульована (650 — 730 мм). Ступиці переднього моста виготовлені під підпальське колесо, розбовтування 4х98 мм. Також можливе використання «докаток». Передні колеса до комплекту не входять (за потреби можна замовити окремо). Товщина стопи 6 мм.

У механізмах кермового та гальмівного керування використані вузли від автомобілів «ВАЗ» і «Москвіч».

Накладки на спинку та сидіння виготовлені з дерева з використанням поролонової підкладки й обшиті штучною шкірою.

Переобладнання в мототрактор істотно розширює функціонал і зручність використання мотоблока. Підіймальні механізми дають змогу працювати з такою гарматою й обладнанням, як-от: плуг, картоплесаржалка та картопелька, сітківка та часникосилажка, мульчер (як переднього, так і заднього типу під'єднання), обприскувач, лопата-відвал, коса, причіп, подрібнювач гілок і дровокол тощо.

Базова комплектація:

1. Кермова система (ручна колонка «Жигули» або «Москвіч», кермове колесо, посилений передній міст, маточини).
2. Рама з поздовжньою тягою.
3. Основа сидіння.
4. Накладки на спинку та сидіння.
5. Захист ременів.
6. Захисні щитки на задні колеса.
7. Важіль вимкнення блокування напівосі.
8. Гальмівна система гідравлічного типу (гальмівні циліндри — головний і робочий, ємність для гальмівної рідини, з'єднувальні трубки, гальмівний барабан із опорним диском).
9. Комплект ременів В 2240 — 2 шт.

Вага базового комплекту: 79,8 кг.

Додаткова комплектація (входить до комплекту No5) — задній підіймальний механізм, комплект встановлення активної фрези, передній підіймальний механізм, комплект під роторну косарку.

Задній підіймальний механізм:

1. Важіль підіймання механізму.
2. Кронштейн заднього підіймального механізму.
3. Поворотна стійка заднього підіймального механізму.
4. Причіпний пристрій.
5. Тяга заднього підіймального механізму.
6. Вісь підіймального механізму.
7. Шкворінь підіймального механізму.

Вага додаткового комплекту: 16,5-17,7 кг.

Комплект встановлення активної фрези:

1. Вал фрези.
2. Перехідна плита фрези.
3. Провідна зірочка приводу фрези.
4. Проміжна зірочка приводу фрези.
5. Відома зірочка приводу фрези.
6. Ланцюг провідної зірочки привода фрези.
7. Ланцюг ведомої зірочки приводу фрези.

Вага додаткового комплекту: 9,2 кг.

Передній підіймальний механізм:

1. Підрамник переднього підіймального механізму.
2. Важіль переднього підіймального механізму.
3. Вал важеля переднього підіймального механізму.
4. Тяга переднього підіймального механізму.
5. Куліса переднього підіймального механізму.
6. Куліса переднього підіймального механізму.
7. Фіксатор важеля.
8. Пружина фіксатора.

Вага додаткового комплекту: 7,8 кг.

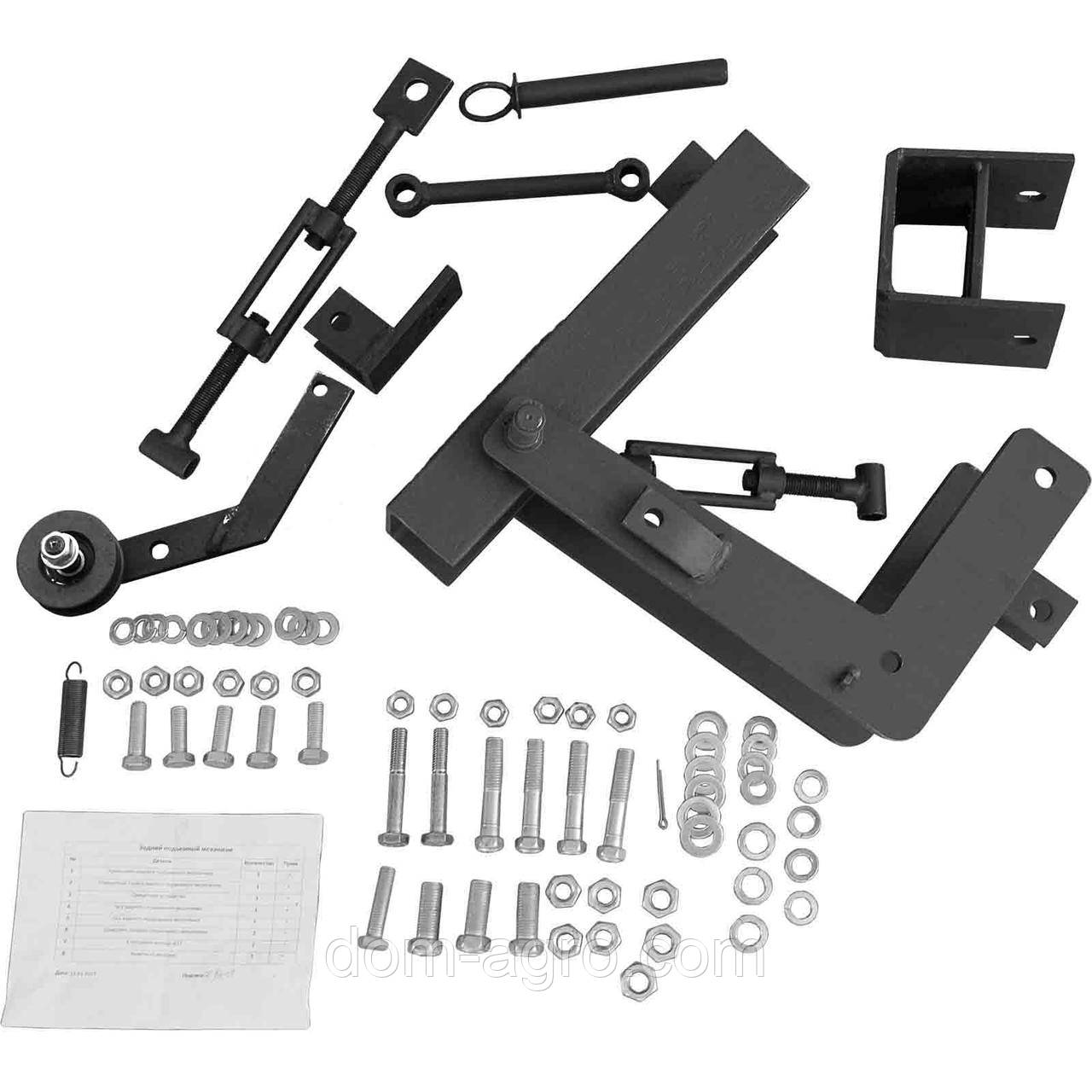

Перехідник під роторну косарку:

1. Рамка підіймального механізму роторної косарки.
2. Натяжний проміжний ролик.
3. Тяга підіймання косарки.
4. Вал рамки підіймального механізму роторної косарки.

Вага додаткового комплекту — 10,3 кг.

Додається докладна інструкція зі збирання.
