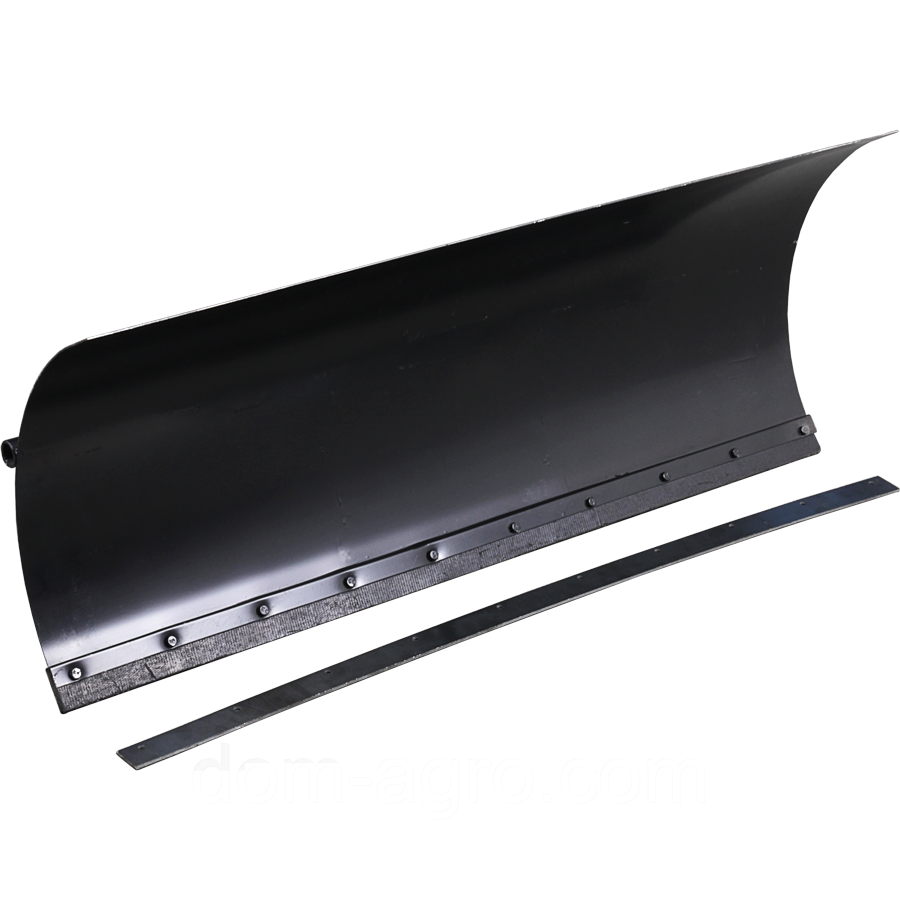

Лопата-відвал (ЛП1)

Лопата-відвал, ЛП1, розроблена для механізації прибирання пухкого снігу з використанням мотоблоків, обладнаних двигунами водяного та повітряного охолодження. Можливість встановлення лопати-відвала на широкий ряд моделей мотоблоків досягнута завдяки комплектації виробу різними зчіпними вузлами. Водночас ківш лопати має приєднувальний кронштейн із конструкцією, універсальною для всіх причепних вузлів.

Конструкція лопати-відвала

Ківш лопати-відвала для мотоблока складається з рами, підсилювачів, ребер жорсткості та вигнутого листа металу. Рама виготовлена зі сталевої труби діаметром 27 мм, товщина стінки труби — 3 мм, довжина — 1000 мм. Підсилювач і ребра жорсткості виготовлені зі сталевого квадрата 10 × 10 мм.

Робоча поверхня — ківш, виготовлений із листової сталі завтовшки 2 мм. Габаритні розміри заготовки 460 × 1000 мм. У процесі виробництва аркуш піддається процесу прокатки для надання йому необхідної округлої форми. Для створення додаткової опори та збільшення міцності на нижній частині ковша встановлені дві п'яти зі смуги завтовшки 3 мм і завширшки 40 мм.

Приєднувальний кронштейн складається з двох паралельно розташованих пластин завтовшки 4 мм. Розміри заготівок — 100 × 145 мм. У кронштейні просвердлено 4 отвори, одне для осі та три — регулювальні, у них вставляється фіксувальний палець. Діаметр осі — 21 мм, фіксувального пальця — 14 мм.

Лопата-відвал має три робочих положення: прямо, праворуч і ліворуч. Виконувати зміну положення лопати можна за допомогою повороту лопати-відвала щодо причепного вузла. Регулювання положення лопати-відвала для мотоблока за висотою здійснюється на причепному вузлі.

Доступні кілька різновидів причепних вузлів для лопати-відвала. Можливе як під'єднання спереду мотоблока, до передньої балки, так і ззаду, до причепного вузла. Під'єднання до причіпного пристрою можливе тільки для мотоблоків із повітряним охолодженням, у яких є можливість переставляти ручки на 180°. Під'єднання до мотоблоків із двигуном водяного охолодження здійснюється до передньої балки.

Під час замовлення попередньо проконсультуйтеся в менеджера за моделлю вашого мотоблока та добору відповідного причіпного пристрою лопати.

Стандартна комплектація:

Лопата-відвал, накладка-ніж, причіпний пристрій (залежить від моделі мотоблока).

Габаритні розміри:

• висота — 400 мм;
• ширина рами — 1000 мм;
• вага виробу — 16 кг.
